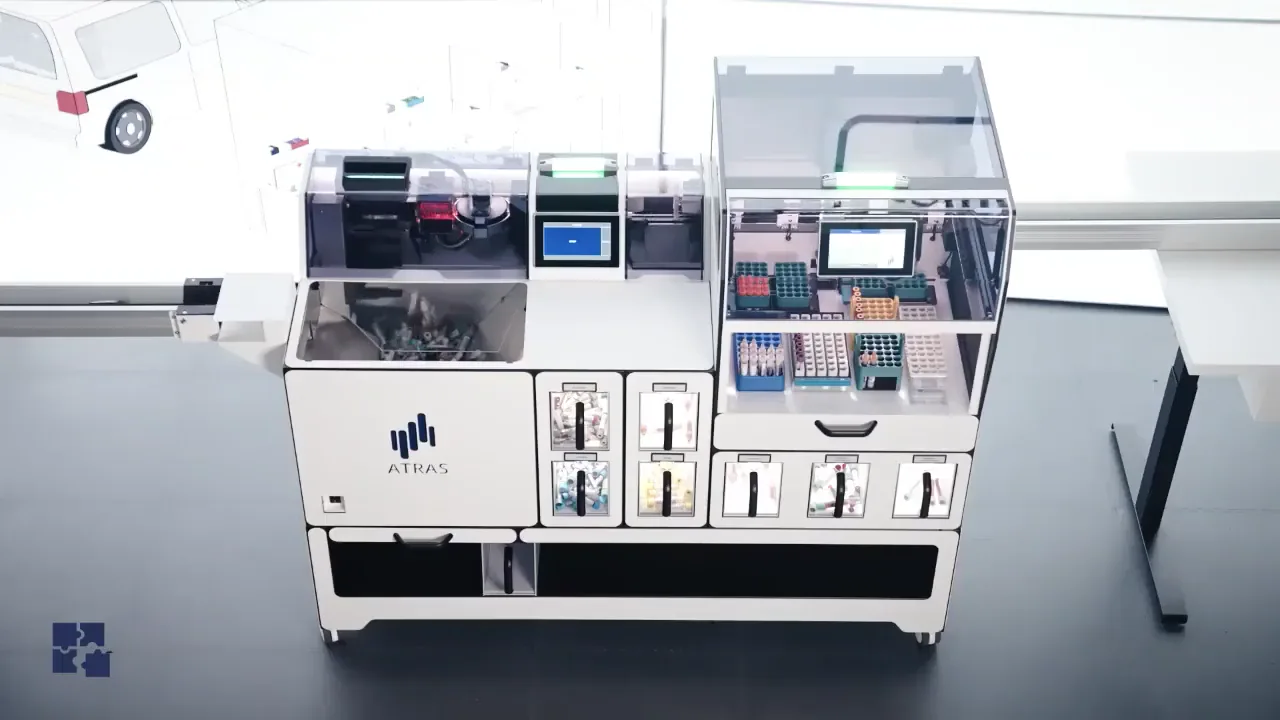

04Registrierung, Sortierung & Zentrifugation von ProbenVerlässlich. Leise.
Braucht wenig Platz.
Hochdurchsatz.

Sortieren und Zentrifugieren ohne Handarbeit – der letzte manuelle Schritt vor der Analytik entfällt.

TechnologiepartnerT&O LabSystems· T&O LabSystems GmbH & Co. KG · Kaltenkirchen, DE

04 · Registrierung, Sortierung & Zentrifugation

Ausgangslage – das Warum

Was Registrierung, Sortierung & Zentrifugation in Ihrem Labor bindet.

~60 % aller Laborkapazität im Probeneingang ist durch manuelle Registrierung und Sortierung gebunden – Zeit, die für Sonderfälle, Rückfragen und Qualitätssicherung fehlt und die TAT (Turnaround Time) unnötig verlängert.

Quelle: Herstellerangabe T&O LabSystems · Analyse europäischer Labore 2024 · im Discovery mit Ihren Daten geprüft

Was bringt es Ihren Mitarbeitern?

Registrieren und Sortieren

Registrieren und Sortieren von Hand – Sekunden je Probe, die sich summieren

792 Std.

pro Jahr

−100 %

Handarbeit ohne Bestand

Mit der Lösung

3.000 Proben/Stunde vollautomatisch – Barcode + CapIdent

Auspacken, zurechtlegen, jedes Röhrchen einzeln scannen – von Hand.

Die Proben gehen als Schüttgut in den Trichter – registriert wird ohne einen einzigen Scan von Hand.

Falsch einsortierte Proben

Nacharbeit an falsch einsortierten Proben – suchen, zuordnen, dokumentieren

438 Std.

pro Jahr

−100 %

maschinell sortiert

Mit der Lösung

LabFlow-gesteuerte Echtzeit-Sortierung – immer korrekt

Welche Probe wohin gehört, weiß, wer lange genug dabei ist.

Die Röhrchen laufen direkt ins richtige Fach – auch in der Vertretung.

Warten auf das Bucket

Wartezeit je Probe, bis das Zentrifugenbucket voll ist

17 Min.

je Probe · Zeit der Probe

−100 %

Mit der Lösung

Kontinuierliche Zentrifugation – 500 Proben/Stunde, kein Warten

Austarieren, Bucket füllen, Charge starten – und danach wieder umstecken.

Niemand tariert mehr aus und startet Chargen nach Gefühl.

Registrieren und Sortieren

Registrieren und Sortieren von Hand – Sekunden je Probe, die sich summieren

792 Std.

pro Jahr

−100 %

Handarbeit ohne Bestand

Mit der Lösung

3.000 Proben/Stunde vollautomatisch – Barcode + CapIdent

Auspacken, zurechtlegen, jedes Röhrchen einzeln scannen – von Hand.

Die Proben gehen als Schüttgut in den Trichter – registriert wird ohne einen einzigen Scan von Hand.

Falsch einsortierte Proben

Nacharbeit an falsch einsortierten Proben – suchen, zuordnen, dokumentieren

438 Std.

pro Jahr

−100 %

maschinell sortiert

Mit der Lösung

LabFlow-gesteuerte Echtzeit-Sortierung – immer korrekt

Welche Probe wohin gehört, weiß, wer lange genug dabei ist.

Die Röhrchen laufen direkt ins richtige Fach – auch in der Vertretung.

Warten auf das Bucket

Wartezeit je Probe, bis das Zentrifugenbucket voll ist

17 Min.

je Probe · Zeit der Probe

−100 %

Mit der Lösung

Kontinuierliche Zentrifugation – 500 Proben/Stunde, kein Warten

Austarieren, Bucket füllen, Charge starten – und danach wieder umstecken.

Niemand tariert mehr aus und startet Chargen nach Gefühl.

Was bleibt, ist die Arbeit, für die Ihr Team ausgebildet ist: Sonderfälle, Rückfragen an Einsender und die Kontrolle dessen, was das Gerät aussortiert.

Registrieren und Sortieren

Handarbeit skaliert nicht in Spitzenzeiten: Was durchläuft, hängt daran, wie viele Plätze an dem Tag besetzt sind – und Zuordnungsfehler fallen erst in der Analytik auf.

ATRAS gleicht jede Probe mit dem LIS ab; das eigens entwickelte CapIdent-Spektrometer erkennt die Kappenfarbe – FIFO-Registrierung und Statusupdate in Sekunden.

Falsch einsortierte Proben

Bei Schichtwechsel, Urlaub oder Krankheit ist dieses Wissen nicht abrufbar – und jede falsch einsortierte Probe blockiert die nachgelagerte Analytik.

STIWA LabFlow übermittelt die Sortierregeln zentral – STAT-Priorisierung, Analysatorzuordnung, SIQ-Routing für fehlerhafte Proben. Das Wissen steckt im System statt im Kopf.

Warten auf das Bucket

Die wartenden Proben stauen sich rückwärts bis zur Probenannahme – und die TAT jeder einzelnen Probe steigt. Am stärksten am Vormittag, wenn Stationsrunden und Einsenderfahrten zusammenlaufen.

CSpin lädt automatisch, zentrifugiert und übergibt direkt an den nächsten Schritt – bis zu 4 Module kombinierbar für maximalen Durchsatz.

T&O LabSystems · Produktlösungen

ATRAS R4. RS2. CSpin. ATRAS TS. InTrac.

Unabhängig einsetzbar von der vorhandenen oder geplanten Laborautomation (TLA). LabSentinels unterstützt bei Auswahl und Vermittlung; T&O bleibt Hersteller, Vertrags- und Servicepartner.

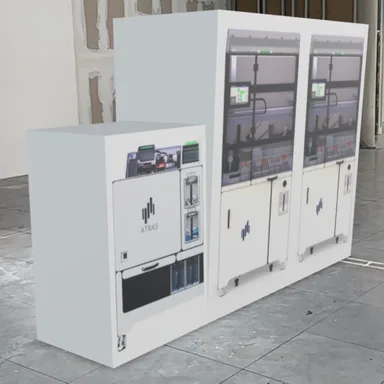

Bildschirmabzug der Raumansicht: Maßmodell des ATRAS R4 mit Anbaumodulen an einem realen Platz

Platzbedarf

Passt das Gerät an Ihren Platz?

Am Handy stellt Ihre Kamera das Gerät maßstabsgetreu an den vorgesehenen Platz – im echten Maßstab, mit Anbauten, wenn Sie welche dazunehmen. Am Bildschirm geht das nicht.

Mit dem Handy scannen

Der Code führt direkt in die Raumansicht – ein Tipp, und das Gerät steht an Ihrem Platz. Es wird nichts installiert und nichts aufgenommen.

T&O · 01

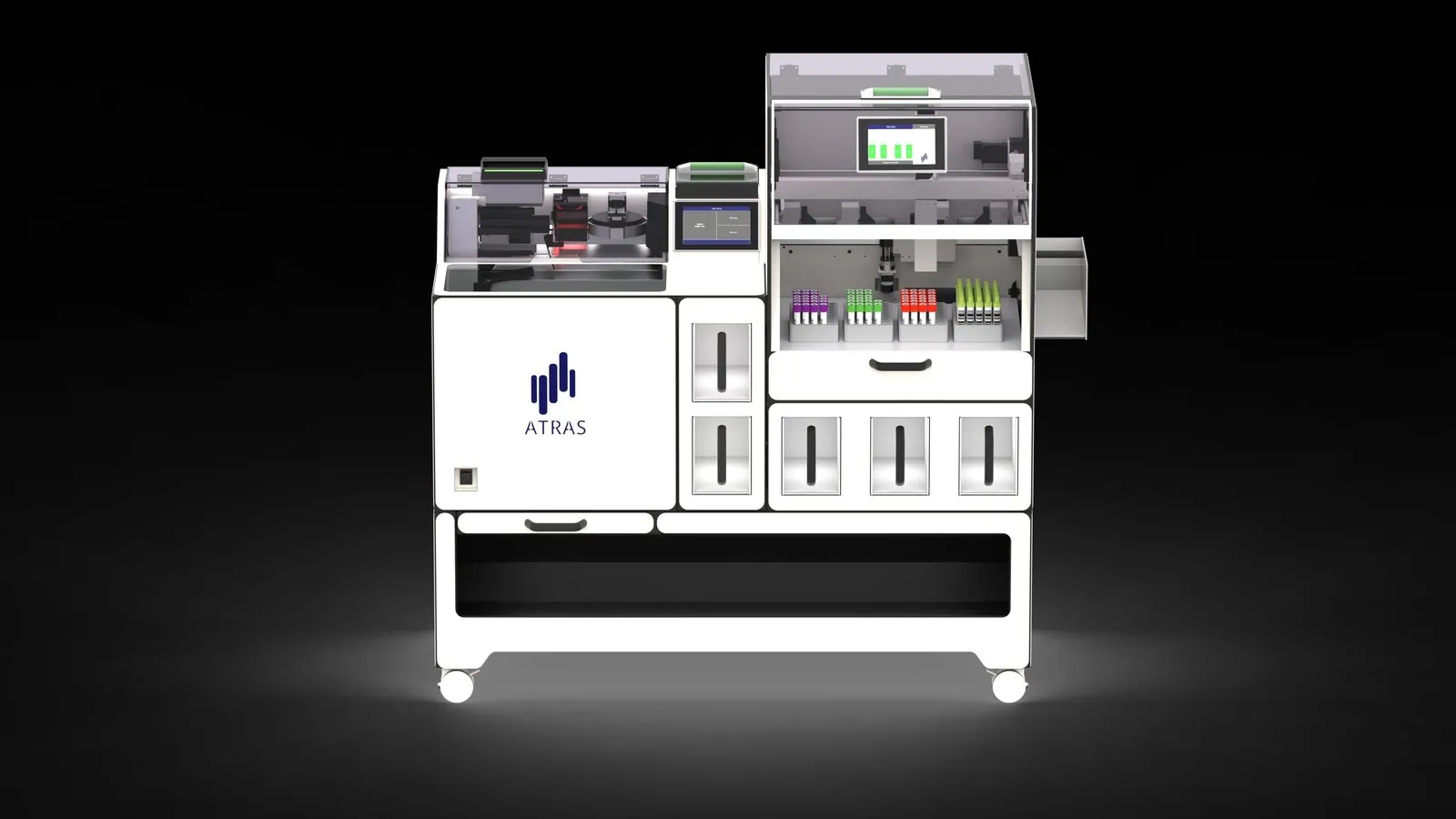

ATRAS R4

Hochdurchsatz-Bulksorter – modular, skalierbar, 4. Generation

Der ATRAS R4 vereinzelt, registriert und sortiert Proben als Schüttgut mit bis zu 3.000 Proben/Stunde – via Barcode und CapIdent-Spektrometer für die Kappenfarberkennung.

HerstellerinfoPDF · DE · 3,7 MB

Modular erweiterbar, FIFO-Konzept, separater STAT-Eingang, SIQ-Fach für fehlerhafte Proben. Gesteuert von STIWA LabFlow in Echtzeit: LabFlow entscheidet, ATRAS führt aus – erst im Zusammenspiel wird die Sortierung adaptiv.

Technische Spezifikation

Durchsatz Schüttgut: 3.000 Röhrchen/Std.
Trichter-Kapazität: 700 Röhrchen
Abmessungen: 75–155 × 60 × 115 cm (B × T × H) – 1 bis 5 Module, inkl. Rollen
Breite im Aufbau: 55 cm Basisgerät + 20 cm je Schüttgutmodul (2 Fächer) · SIQ-Fach + 15 cm
Grundfläche: 0,45 m² (1 Modul) bis 0,93 m² (5 Module) · mit SIQ-Fach bis 1,02 m²
Röhrchen-Durchmesser: 10–18 mm ohne Kappe · Kappe max. 20 mm
Röhrchen-Länge: 75–120 mm
Sortiergrundlage: Barcode + CapIdent + Probenlänge + Kolbenerkennung + Zentrifugationsstatus
LIS-Anbindung: Bidirektional · Ethernet
LabFlow-Integration: Ja, in Echtzeit
Laborautomation (TLA): Unabhängig einsetzbar · integrierbar

Funktionen

Kontinuierliches Beladen als Schüttgut – kein Batch-Betrieb
Herstellerunabhängige Erkennung – sensorisch über die Röhrchenmaße plus Kappenfarbe
Archivierung geschlossener Proben

Zusatzfunktionen

STAT-Eingang: Eilproben laufen im Betrieb dazu, digital als STAT gekennzeichnet
CapIdent: eigens entwickeltes Spektrometer für die Kappenfarberkennung
Kolbenerkennung: unzureichend gezogene Aspirationsproben werden aussortiert
Zentrifugationsstatus: erkennt, ob eine Probe bereits zentrifugiert ist
Barcodeausrichtung: dreht die Röhrchen für den Analysator lesbar
SIQ-Fach: fehlerhafte Proben werden direkt ausgeschleust

Erweiterungsmodule

RS2: setzt die Röhrchen direkt in kundenspezifische Racks und Zentrifugenbuckets
CSpin: zentrifugiert im Durchlauf, Be- und Entladung übernimmt die Anlage
InTrac: verbindet den ATRAS mit Arbeitsbereichen und Analysatoren – Inlet belädt, Outlet leitet weiter
Schüttgut-Output-Module: zusätzliche Ausgabefächer für die Schüttgut-Sortierung

T&O · 02

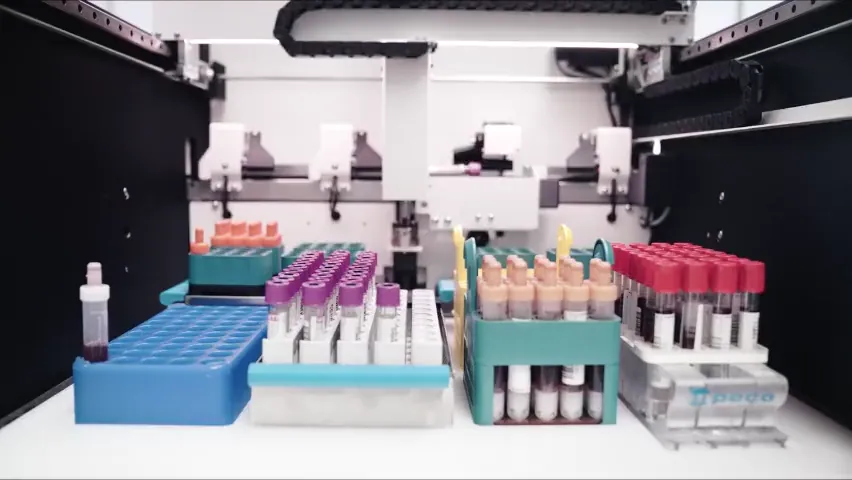

RS2

Racksorter-Modul – Output-Racks und Zentrifugenbuckets direkt aus der Sortierung

Das RS2-Modul setzt die registrierten Röhrchen auf kleinster Fläche direkt in Ihre kundenspezifischen Racks oder in Zentrifugenbuckets – das Umstecken von Hand nach der Sortierung entfällt. RS2 ist ein Modul des ATRAS und setzt eine ATRAS-Basiseinheit voraus.

Drei Schüttgut-Fächer im Modul nehmen die übrigen Röhrchen auf.

Technische Spezifikation

Durchsatz Rack: 1.300 Röhrchen/Std.
Ziele: Kundenspezifische Racks oder Zentrifugenbuckets
Schüttgut-Fächer: 3 im Modul
Rackzugang: Schublade, positionsunabhängig
Abmessungen: 60 × 67,5 × 139 cm (B × T × H)
Grundfläche: 0,41 m²
Voraussetzung: ATRAS-Basiseinheit

Funktionen

Barcode-Ausrichtung im Rack für optimale Lesbarkeit am Analysator
Eigenes Display am Modul für Bedienung und Statusüberblick
Ergebnisprotokoll, sobald das letzte Röhrchen gesetzt ist
Eigener LOG-Eintrag je Rack und je Schüttgut-Output

Auf Ihr Labor konfiguriert

Original-Racks gängiger Analysator- und TLA-Plattformen – je Plattform eingerichtet

T&O · 03

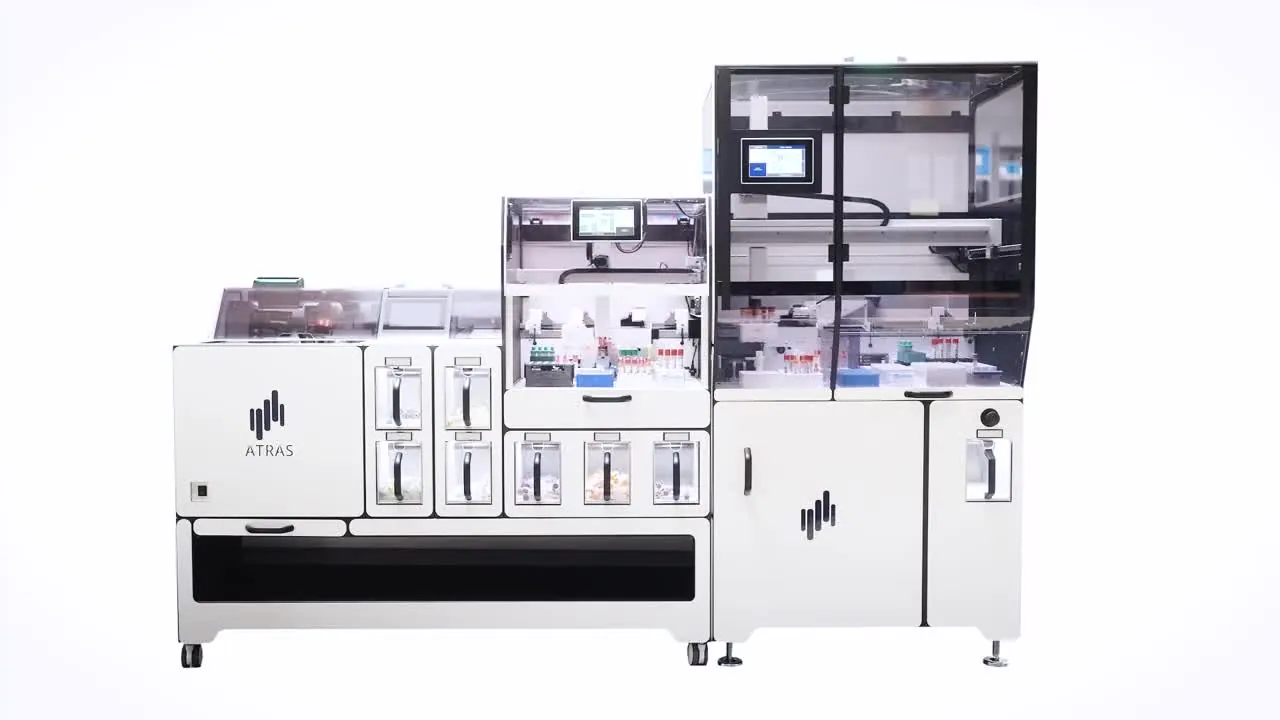

CSpin

Hochdurchsatz-Zentrifuge – kontinuierlich, automatisiert, modular

CSpin schließt die Lücke zwischen manuellen Standalone-Zentrifugen und vollautomatisierten Großsystemen. CSpin ist ein Modul des ATRAS und setzt eine ATRAS-Basiseinheit voraus.

HerstellerinfoPDF · DE · 0,9 MB

500 Proben/Stunde pro Modul, automatisierte Be- und Entladung, FIFO mit STAT-Priorisierung. Bis zu 4 Module kombinierbar. Im Verbund mit ATRAS R4 und InTrac läuft der Prozess von der Schüttgut-Beladung bis zur Analysator-Übergabe für Proben mit Gelbarriere ohne manuellen Eingriff.

Technische Spezifikation

Durchsatz: 500 Proben/Std. pro Modul (bei 8 min)
Zentrifugationsdauer: Einstellbare Modi (z.B. 8 min)
Abmessungen: 90,3–361,2 × 80 × 176 cm (B × T × H) – 1 bis 4 Module, inkl. Klimagerät
Grundfläche: 0,72 m² (1 Modul) bis 2,89 m² (4 Module)
Röhrchen-Durchmesser: 10–18 mm ohne Kappe · Kappe max. 20 mm
Röhrchen-Länge: 75–120 mm
Beladung & Entladung: Automatisiert, ohne manuellen Eingriff
Priorisierung: FIFO · STAT-Proben vorgezogen
Schnittstelle: Ethernet (RJ45)
Voraussetzung: ATRAS-Basiseinheit

Funktionen

Kontinuierliche Zentrifugation – kein Warten auf volle Racks
Beständige Probenqualität durch Temperierung auf Raumtemperatur
Automatisiertes Umstecken auf laborspezifische Output-Racks
Reduzierte Laufwege durch Direktanbindung an ATRAS

Erweiterungsmodule

Bis zu 4 Module kombinierbar – wahlweise für mehr Durchsatz oder für unterschiedliche Zentrifugationsprofile

T&O · 04

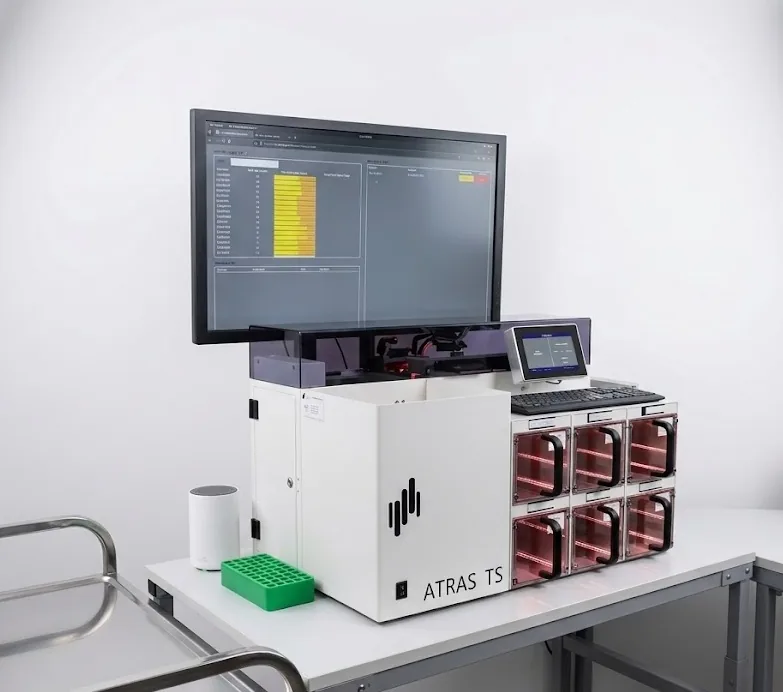

ATRAS TS

Tischsorter – kompakter Probeneingang für kleine und mittlere Labore

Der ATRAS TS automatisiert den Probeneingang auf nur 0,5 m² Grundfläche – ideal für kleinere Krankenhauslabore.

Bis zu 1.300 Proben/Stunde, 6 Zielfächer plus SIQ-Fach, Barcode und Kappenfarberkennung. Aufstellbar auf dem Labortisch des Kunden oder als Standalone-Gerät.

Technische Spezifikation

Durchsatz: bis zu 1.300 Proben/Std.
Zielfächer: 6 + 1 SIQ-Fach
Abmessungen: 97 × 50 × 50 cm (B × T × H) – einschließlich externem Prüffach
Grundfläche: 0,5 m²
Röhrchen-Durchmesser: 10–18 mm ohne Kappe · Kappe max. 20 mm
Röhrchen-Länge: 75–120 mm
Sortiergrundlage: Barcode + Kappenfarberkennung
LIS-/Middleware-Anbindung: Bidirektional · direkt ans LIS oder über eine Middleware (z.B. STIWA LabFlow)

Funktionen

Kompaktes Tischgerät – steht auf der Laborbank am Arbeitsplatz
SIQ-Fach: automatisch erkannte fehlerhafte Proben landen nicht im Zielfach
Barcode-Registrierung und Kappenfarberkennung
Bidirektionale Anbindung ans LIS oder an eine Middleware (z.B. STIWA LabFlow)

Zusatzfunktionen

Fahrbares Untergestell mit zwei Ablagen – aus dem Tischgerät wird ein fahrbares; zusammen 122 cm hoch, die Breite bleibt gleich

Anbindung

InTrac nur als Zulauf: ein Auspacktisch mit integriertem InTrac fördert die Proben kontinuierlich in den TS – aus dem TS heraus fördert InTrac nicht

Idealer Einsatz

Krankenhauslabore bis ~500 Betten
Labore mit limitiertem Platz in der Probenannahme
Standorte mit mittlerem täglichem Probenvolumen

T&O · 05

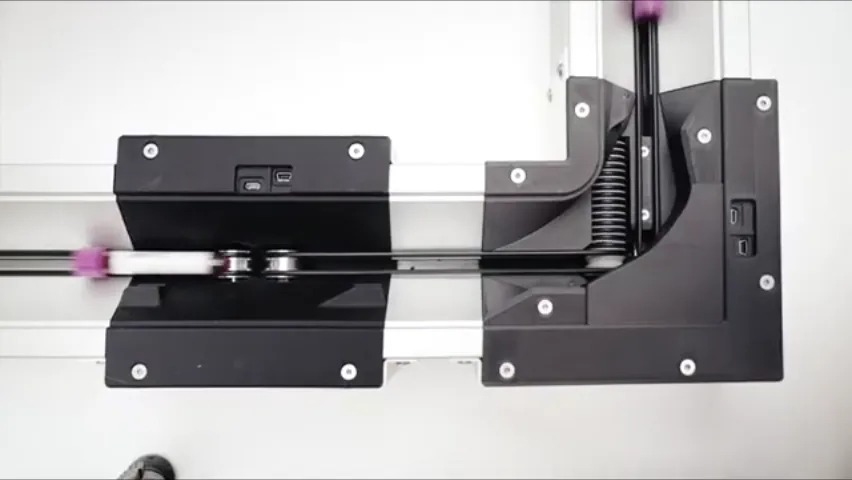

InTrac

Intelligentes internes Transportsystem – verbindet alle ATRAS-Stationen

InTrac verbindet ATRAS-Geräte, angrenzende Arbeitsbereiche und Analysatoren im Labor – kontinuierlicher Probenfluss ohne Laufwege, barrierefreie Verteilung, Überwindung von Höhenunterschieden.

HerstellerinfoPDF · DE · 0,4 MB

InTrac Inlet belädt den ATRAS kontinuierlich, InTrac Outlet leitet sortierte Proben weiter. Jede Strecke wird nach Ihrem Laborgrundriss individuell und gemäß technischer Rahmenbedingungen geplant.

Technische Spezifikation

Streckenauslegung: Individuell nach Laborgrundriss – kein Katalogmaß, unterschiedliche Streckenmodule
Montageorte: Auf dem Tisch, am ATRAS, unter der Decke, über Türen
Versorgung: 24 V DC
Überwachung: Blockadeerkennung

Funktionen

Inlet: Proben nach dem Auspacken direkt auf InTrac legen
Inlet: kontinuierliche Beladung des ATRAS – früher Zeitstempel
Outlet: Weitertransport zum nächsten Arbeitsbereich oder ATRAS

Erweiterungsmodule

Anschluss weiterer ATRAS-Systeme an dieselbe Strecke
Routing-Modul für bis zu 3 Ziele

Potenzial – Ihre Zahl

Was das in Ihrem Labor bedeutet.

04 · Registrierung, Sortierung & Zentrifugation– Potenzial pro Jahr

€ 52.619

22 % von € 235.935−0,6 Min. je Probe

BeispielwertePrivatlabor3.000 Proben/Tag21 € je Stunde

Quick-Check starten (2 Min.)

Das ist keine Beispielrechnung. Sie rechnet mit den Werten, die Sie oben eingestellt haben – ändern Sie einen Regler, ändert sich die Rechnung mit. Jede Zahl zeigt mit einem Punkt, woher sie kommt, und jede Einstellungsmöglichkeit trägt das mit Erklärung und Quelle.

Feinabstimmung im Gespräch: Was hier noch als Erfahrungswert steht, ersetzen wir im Discovery-Termin durch Ihre eigenen Zahlen. Der Rechenweg bleibt derselbe – nur die Faktoren werden Ihre, und das Ergebnis passt dann genau auf Ihr Labor.

Ihre EingabeStudie / BelegErfahrungswertZwischenergebnis

Automatische Registrierung & SortierungT&O ATRASAnnahme

Ankommende Proben registriert und sortiert der ATRAS, statt dass Personal jedes Röhrchen von Hand einliest und einsortiert.

€ 15.794 / Jahr

3.000 Proben/TagProben/Tag×3,8 Sek./ProbeRegistrier- + Sortierzeit je Probe×250 TageArbeitstage/Jahr×21 €/Std.Personalkosten je Stunde×95 %maschinell lesbare Etiketten=€ 15.794

Weniger SortierfehlerT&O ATRASAnnahme

Fehlsortierte Proben, die heute Suchen und Nacharbeit auslösen, vermeidet die automatische Sortierung.

€ 8.728 / Jahr

3.000 Proben/TagProben/Tag×0,5 %Sortierfehler-Quote×7 Min./FehlerNacharbeit je Fehler×21 €/Std.Personalkosten je Stunde×250 TageArbeitstage/Jahr×95 %maschinell lesbare Etiketten=€ 8.728

Interne Übergabewege sparenT&O InTracAnnahme

InTrac übernimmt die kurzen internen Transportwege zwischen den Stationen.

€ 6.563 / Jahr

25 Laufwege/Taginterne Laufwege/Tag×3 Min./ÜbergabeZeit je Übergabe×21 €/Std.Personalkosten je Stunde×250 TageArbeitstage/Jahr=€ 6.563

Zwei Uhren: Dieselbe gesparte Wegzeit taucht zusätzlich beim Zeitvorteil (TAT) auf – dort wird die Wartezeit der Probe bewertet, hier die Arbeitszeit des Personals. Zwei verschiedene Dinge, deshalb keine Doppelzählung.

Kein zweites Sortieren nach der ZentrifugeT&O ATRAS + RS2 + CSpinplausibel

Nach dem Schleudern nimmt heute jemand jedes Röhrchen wieder aus dem Zentrifugeneinsatz und steckt es in das Rack des Analysengeräts – bei durchgehender Kette kommt die Probe dort direkt heraus.

€ 5.206 / Jahr

2.100 Proben/Tagzentrifugationspflichtige Proben/Tag×1,7 Sek./Probegespartes Umstecken je Probe×250 TageArbeitstage/Jahr×21 €/Std.Personalkosten je Stunde=€ 5.206

Röhrchen nicht mehr in die Zentrifuge steckenT&O RS2plausibel

Jede Probe, die geschleudert werden muss, steckt heute jemand von Hand in den Zentrifugeneinsatz – RS2 macht das im Durchlauf.

€ 4.471 / Jahr

2.100 Proben/Tagzentrifugationspflichtige Proben/Tag×1,46 Sek./ProbeRack-Zeit je Probe×250 TageArbeitstage/Jahr×21 €/Std.Personalkosten je Stunde=€ 4.471

Ziehen statt Suchen im ArchivT&O ATRAS + STIWA LabFlowAnnahme

Der Sorter legt jede Probe nach der Messung an einen festen Platz im Archivrack, und das System merkt sich welchen – bei einer Nachforderung greift das Personal direkt zu, statt im Kühlschrank Rack für Rack durchzugehen. Gezählt wird nur die Zeit, die der reine Lagerplatz-Hinweis noch NICHT spart, und nur für die Röhrchen, die verschlossen analysiert wurden – offene kann der Sorter nicht zuführen.

€ 3.898 / Jahr

99 Nachforderungen/Tagnachgeforderte Proben/Tag×30 %davon verschlossen analysiert×1,5 Min./Probezusätzlich gesparte Suchzeit×21 €/Std.Personalkosten je Stunde×250 TageArbeitstage/Jahr=€ 3.898

Einlagern durch ZukippenT&O ATRASAnnahme

Röhrchen, die verschlossen analysiert wurden, muss niemand mehr ins Archivrack einsortieren – sie werden nur noch in die Zuführung des Sorters gekippt, der sie selbst ablegt und sich den Platz merkt.

€ 3.675 / Jahr

3.000 eingelagerte Proben/Tageingelagerte Proben/Tag×30 %davon verschlossen analysiert×2,8 Sek./Röhrchengesparte Einlagerzeit×21 €/Std.Personalkosten je Stunde×250 TageArbeitstage/Jahr=€ 3.675

Kontinuierlich zentrifugierenT&O CSpinplausibel

CSpin schleudert laufend statt im Stapel – das Bestücken und Entnehmen der Zentrifuge je Probe entfällt.

€ 3.461 / Jahr

2.100 Proben/Tagzentrifugationspflichtige Proben/Tag×1,13 Sek./ProbeBucket-Handling je Probe×250 TageArbeitstage/Jahr×21 €/Std.Personalkosten je Stunde=€ 3.461

Notfallproben automatisch vorziehenT&O ATRASAnnahme

Das Erkennen und Vorziehen jeder Eilprobe im Stapel übernimmt der ATRAS statt einer Sichtprüfung von Hand.

€ 665 / Jahr

60 STAT-Proben/TagNotfallproben/Tag×8 Sek./ProbeErkennen + Vorziehen je Probe×21 €/Std.Personalkosten je Stunde×250 TageArbeitstage/Jahr×95 %maschinell lesbare Etiketten=€ 665

Doppel-Zentrifugation vermeidenT&O ATRASAnnahme

Proben, die der Einsender bereits zentrifugiert geschickt hat, müssen im Labor nicht erneut geschleudert werden.

€ 158 / Jahr

159,6 erkannte Proben/Tagerkannte sauber vorzentrifugierte Proben/Tag×60 %davon aus Ausschwenk-Zentrifugen×1,13 Sek./ProbeBucket-Handling je Probe×21 €/Std.Personalkosten je Stunde×250 TageArbeitstage/Jahr=€ 158

Zeitvorteil (TAT) · −0,6 Min. / Probe

Kurzspin statt VollspinSTIWA LabFlow + T&O ATRASAnnahme

Weil aus den Auftragsdaten bekannt ist, welcher Einsender sauber vorzentrifugiert, laufen dessen Proben nur kurz oder gar nicht mehr durch die Zentrifuge.

−0,5 Min.

Ausschwenk (Spin entfällt ganz):95,8 Proben/Tagerkannte Proben aus Ausschwenk-Zentrifugen/Tag×10 Min.entfallende Spinzeit+Winkelkopf (Kurzspin):63,8 Proben/Tagerkannte Proben aus Winkelkopf-Zentrifugen/Tag×9 Min.verkürzte Spinzeit÷3.000 Proben/Tagüber alle Proben gemittelt=0,5 Min. / Probe

Zwei Uhren: Der €-Posten „Doppel-Zentrifugation vermeiden“ zählt etwas anderes: dort den gesparten Handgriff am Zentrifugen-Bucket (Personalzeit, nur wenn der Spin ganz entfällt), hier die Zeit, die die Probe nicht mehr in der Zentrifuge liegt. Verschiedene Minuten auf verschiedenen Uhren. Die Spinzeit selbst wird bewusst NICHT in Geld umgerechnet – während die Zentrifuge läuft, arbeitet niemand an der Probe.

Keine Batch-WartezeitT&O CSpinAnnahme

Kontinuierliches Zentrifugieren erspart der Probe die Wartezeit, bis ein voller Stapel zusammenkommt.

−0,1 Min.

8 Batches/TagBatch-Zentrifugationen/Tag×17 Min.Wartezeit je Batch÷3.000 Proben/Tagüber alle Proben gemittelt×100 %zentrifugierter Anteil (Ref. 70 %)=0,1 Min. / Probe

Der Zeitvorteil ist ein Durchschnitt über alle Proben (nicht je betroffener Probe) und wird bewusst NICHT in Geld umgerechnet (Geld und Zeit sind entkoppelt).

Quellen & Methodik →

Woraus sich das Potenzial ergibt – direkt zum RechnerAlle Potenziale auf der Startseite

01Identifikation€ 44.634−0,1 Min.

02Transport€ 16.888−0,2 Min.

03Aufträge€ 121.794−10,6 Min.

04Sortierung€ 52.619−0,6 Min.

Ecosystem€ 235.935Σ alle Bereiche

Aus der Schätzung wird Ihre Zahl.

Ihr Mehrwert – oder ein ehrliches Nein.

Fragen und Antworten So läuft ein Projekt

cr@specteqular.com Ergebnis sichern

Integration & IT

Was Ihre IT wissen muss, bevor der Sorter im Raum steht.

Ein Sortierer registriert im LIS und meldet zurück – er ist damit ein Datenknoten und nicht nur ein Gerät. Was das für Schnittstellen, Steuerung und Weiterbetrieb bedeutet, steht hier gebündelt statt verteilt auf fünf Produktkarten.

Für Labor-IT und LIS-Betreuung: Schnittstellen, Steuerung, Projektaufwand

Anbindung

Registrierung ins LIS, Sortierziel aus der Steuerung.

Der ATRAS registriert jede Probe im LIS und meldet den Status zurück. Wohin sie sortiert wird, entscheidet nicht das Gerät, sondern die Probenflusssteuerung: LabFlow entscheidet, ATRAS führt aus.

Bidirektionale LIS-Anbindung bei ATRAS R4 und ATRAS TS – in der Regel über ASTM
Sortierziele von STIWA LabFlow in Echtzeit, aus Auftragsdaten und Laborstammdaten berechnet
Registrierung über Barcode plus CapIdent-Spektrometer für die Kappenfarbe
RS2 bestückt Original-Racks gängiger Analysator- und TLA-Plattformen – je Plattform konfiguriert
InTrac verbindet ATRAS-Stationen, Routing-Modul für bis zu drei Ziele
LOG-Eintrag je Rack und je Schüttgut-Output, Ergebnisprotokoll nach dem letzten Röhrchen

Architektur

Der Sorter darf nicht stehen, wenn das LIS steht.

Zwischen Auftragsdaten und Sorter kann LabConnect als schlanke Schicht sitzen – auf einem Mini-PC direkt am Gerät oder auf einem bestehenden Labor-Server. Es puffert die Auftragsdaten lokal und hält den Sorter auf Volllast, wenn das LIS langsam antwortet oder ausfällt.

Direkte Kabelverbindung vom LabConnect-Rechner zum Sorter – unabhängig vom Netzwerk
Notfallproben werden dabei aktiv ausgeschleust, nicht nur gepuffert
Fernwartung der angebundenen Sorter
InTrac läuft mit 24 V DC und erkennt Blockaden selbst
RS2 mit eigenem Display für Bedienung und Statusüberblick am Modul

LabConnect im Detail

NIS2

Die Pflicht trifft Ihr Labor, nicht den Sorter.

Für Geräte und Software gibt es keine NIS2-Zertifizierung. Wo die Präanalytik messbar zu Ihren Pflichten beiträgt, benennen wir es mit Fundstelle: im Abschnitt Betriebskontinuität auf der Auftragsseite.

Betriebskontinuität & NIS2 im Detail

Im Projekt

Was auf Ihre IT zukommt.

Für die Inbetriebnahme eines ATRAS sind 3 bis 5 Tage eingeplant – wie viel davon Ihre eigene IT bindet, beziffern wir im Discovery Workshop an Ihrer Systemlandschaft, statt es hier zu schätzen. Von Ihrer Seite braucht der Sorter zwei Dinge: eine LIS-Schnittstelle, über die er registrieren und zurückmelden kann, und die Übergabekonfiguration Ihrer Analysator- bzw. TLA-Plattform – Racks und Anschlusspunkte werden je Plattform eingerichtet, nicht pauschal zugesagt. Beides sehen wir gemeinsam mit Ihren IT-Verantwortlichen an, bevor Entscheidungen fallen.

LIS-Anbindung des ATRAS – Auszug, nach Stand getrennt

Angebunden

NEXUS · SWISSLABDedalusMOLIS (CompuGroup)MEDATMELOSGLIMSLXLabeneLabuniq

Noch nicht angebunden

Bartelt

Ein Auszug, keine abschließende Liste. Die Anbindung läuft in der Regel über ASTM; ob Ihr Haus sie direkt oder über STIWA LabFlow bzw. LabConnect fährt, hängt an Ihrer Systemlandschaft und wird im Discovery Workshop mit Ihrer IT geklärt.

Bringen Sie Ihre IT in den Discovery Workshop mit – wir klären Schnittstellenfragen im selben Termin.

Anbindung

Registrierung ins LIS, Sortierziel aus der Steuerung.

Der ATRAS registriert jede Probe im LIS und meldet den Status zurück. Wohin sie sortiert wird, entscheidet nicht das Gerät, sondern die Probenflusssteuerung: LabFlow entscheidet, ATRAS führt aus.

Bidirektionale LIS-Anbindung bei ATRAS R4 und ATRAS TS – in der Regel über ASTM
Sortierziele von STIWA LabFlow in Echtzeit, aus Auftragsdaten und Laborstammdaten berechnet
Registrierung über Barcode plus CapIdent-Spektrometer für die Kappenfarbe
RS2 bestückt Original-Racks gängiger Analysator- und TLA-Plattformen – je Plattform konfiguriert
InTrac verbindet ATRAS-Stationen, Routing-Modul für bis zu drei Ziele
LOG-Eintrag je Rack und je Schüttgut-Output, Ergebnisprotokoll nach dem letzten Röhrchen

Architektur

Der Sorter darf nicht stehen, wenn das LIS steht.

Direkte Kabelverbindung vom LabConnect-Rechner zum Sorter – unabhängig vom Netzwerk
Notfallproben werden dabei aktiv ausgeschleust, nicht nur gepuffert
Fernwartung der angebundenen Sorter
InTrac läuft mit 24 V DC und erkennt Blockaden selbst
RS2 mit eigenem Display für Bedienung und Statusüberblick am Modul

LabConnect im Detail

NIS2

Die Pflicht trifft Ihr Labor, nicht den Sorter.

Betriebskontinuität & NIS2 im Detail

Im Projekt

Was auf Ihre IT zukommt.

LIS-Anbindung des ATRAS – Auszug, nach Stand getrennt

Angebunden

NEXUS · SWISSLABDedalusMOLIS (CompuGroup)MEDATMELOSGLIMSLXLabeneLabuniq

Noch nicht angebunden

Bartelt

Bringen Sie Ihre IT in den Discovery Workshop mit – wir klären Schnittstellenfragen im selben Termin.

Technologiepartner

Warum LabSentinels T&O LabSystems empfiehlt.

T&O LabSystems

„Ihr Partner für die Probenlogistik im medizinischen Labor“

T&O LabSystems GmbH & Co. KG · Kaltenkirchen, DE

🌐 to-labsystems.com ↗

Gegründet2009Familienunternehmen

Mitarbeiter60+T&O LabSystems

HeadquarterKaltenkirchen, DESchleswig-Holstein

Marktpräsenz840+Geräte weltweit

Unsere Einschätzung

Man kommt als Kunde und geht als Freund – mit einer Laborlogistik, die sich rechnet.

„Als Freund gehen“ ist keine Floskel, sondern unsere Erfahrung aus der Zusammenarbeit: Bei T&O spricht man mit den Menschen, welche die Geräte selbst entwickelt haben – vor dem Kauf genauso wie an dem Tag, an dem eine Frage auftaucht. Aus dieser Nähe entstehen Lösungen, die zum Labor passen und eine kosteneffiziente Probenlogistik unterstützen.

Das Team von T&O LabSystems, fotografiert von oben auf der Dachterrasse des Firmensitzes in Kaltenkirchen

Ein Gerät, an dem alles hängt

Wer nur Probenlogistik baut, kann sich keine mittelmäßige Gerätegeneration leisten. Was hier weiterentwickelt wird, entscheidet über die Firma – nicht über eine Zeile im Konzernbericht.

Am Probeneingang entstanden, nicht am Reißbrett

Ein eigens entwickeltes Spektrometer liest die Kappenfarbe mit, ein eigenes Fach schleust aus, was nicht eindeutig ist. Solche Details denkt sich niemand aus, der nicht selbst dort gestanden hat.

Ausbauen, ohne den Hersteller zu wechseln

Erst der Sorter, dann die Zentrifugation mit CSpin, dann InTrac als Verbindung der Stationen. Jeder Schritt ist ein Ausbau des Bestehenden und kein zweites Projekt von vorn.

Das ATRAS-Ökosystem

Fünf Produkte – ein lückenloser Probeneingang

ATRAS R4 und ATRAS TS übernehmen Registrierung und Sortierung. RS2 setzt die Röhrchen direkt in Racks und Zentrifugenbuckets. CSpin automatisiert die Zentrifugation. InTrac verbindet alle Stationen zu einem kontinuierlichen Probenfluss. Je nach Gerätekonfiguration lassen sich manuelle Eingriffe zwischen Probenregistrierung und Übergabe in die Diagnostik reduzieren und sogar vollständig vermeiden (Zero-Touch). Das Ökosystem ist skalierbar: vom Tischsorter bis zum vollintegrierten Hochdurchsatz-Probeneingang.

LabSentinels · Rolle

Wir verbinden ATRAS & Co. mit Ihrem gesamten Labor-Ökosystem

LabSentinels / Specteqular unterstützt herstellerunabhängig bei Auswahl und Vermittlung rund um die ATRAS- und InTrac-Integration: Bedarfsanalyse, Angebotslegung und Koordination mit T&O und den anderen LabSentinels-Partnern. Ein Ansprechpartner – für alle Partner, alle Module und Möglichkeiten. Der Discovery Workshop ist der erste Schritt – bis zu zwei Stunden, gerechnet an Ihrem Labor.

CEISO 15189-readyLabFlow-Integration840+ InstallationenSeit 2009

T&O LabSystems

„Ihr Partner für die Probenlogistik im medizinischen Labor“

T&O LabSystems GmbH & Co. KG · Kaltenkirchen, DE

🌐 to-labsystems.com ↗

T&O LabSystems entwickelt und baut Anlagen für Probenannahme und Sortierung – vom Tischsorter bis zum vollintegrierten Probeneingang.

Gegründet2009Familienunternehmen

Mitarbeiter60+T&O LabSystems

HeadquarterKaltenkirchen, DESchleswig-Holstein

Marktpräsenz840+Geräte weltweit

Man kommt als Kunde und geht als Freund – mit einer Laborlogistik, die sich rechnet.

Ein Gerät, an dem alles hängt

Wer nur Probenlogistik baut, kann sich keine mittelmäßige Gerätegeneration leisten. Was hier weiterentwickelt wird, entscheidet über die Firma – nicht über eine Zeile im Konzernbericht.

Am Probeneingang entstanden, nicht am Reißbrett

Ein eigens entwickeltes Spektrometer liest die Kappenfarbe mit, ein eigenes Fach schleust aus, was nicht eindeutig ist. Solche Details denkt sich niemand aus, der nicht selbst dort gestanden hat.

Ausbauen, ohne den Hersteller zu wechseln

Erst der Sorter, dann die Zentrifugation mit CSpin, dann InTrac als Verbindung der Stationen. Jeder Schritt ist ein Ausbau des Bestehenden und kein zweites Projekt von vorn.

Das ATRAS-Ökosystem
